X870EのUSB4の問題
不具合の発見
デバイスマネージャーのデバイスの一覧に「!」が付いた「PCI Express 下位スイッチポート」が2つ表示されているのに気が付きました。 不具合の起きている環境は以下の通りです。
不具合の起きているPC環境
| Item | Description |
|---|---|
| OS | Windows 11 Pro 25H2 |
| CPU | AMD Ryzen 9 9950X3D |
| M/B | ASUS ROG STRIX X870E-E GAMING WIFI (AMD X870E) |
| RAM | Corsair CMH64GX5M2B6000Z30 (DDR5-6000 32GB*2) |
| GPU | ASUS TUF-Gaming RX 9070 XT OC 16GB (RADEON RX 9070XT) |
| NVMe | WD BLACK SN850X 2TB (WDS200T2X0E-EC) |
| NVMe | WD BLACK SN850X 2TB (WDS200T2X0E-EC) |
| NVMe | WD BLACK SN850X 2TB (WDS200T2X0E) |
| NVMe | WD BLACK SN750 2TB (WDS200T3X0C-EC) |
| SATA SSD | WD BLUE 2TB |
| SATA SSD | WD BLUE 2TB |
| USB FAN | Corsair iCUE LINK |
| USB Audio | TASCAM SREIES 102i |
| USB CAM | ELGATO FACE CAM |
| USB DECK | ELGATO STREAM DECK Mk.2 |
| USB DECK | Xencelabs Quick Keys |
問題の発生箇所

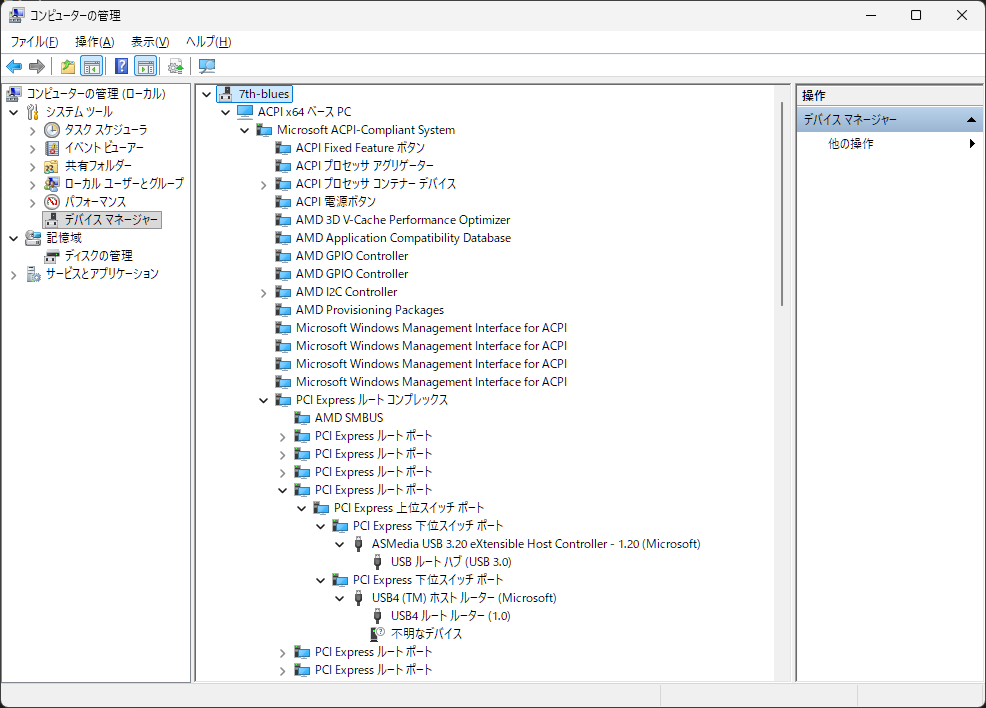

「!」が付いた「PCI Express 下位スイッチポート」はWindows 11 Pro起動時にUSB4(Thunderbolt3互換)のディスプレイを読み込むときに、ASMediaのUSB4チップに内包されているPCI Expressスイッチドライバーのロードに問題が起きているようです。 Windows 11 Proが起動してしまえば、デバイスマネージャにその読み込みに失敗した「!」が付いた「PCI Express 下位スイッチポート」として残骸が残ります。 それから、そのすぐ下に「不明なデバイス」があるのに気が付きます。
これは、「USB4\VIRTUAL_POWER_PDO\7&1CBA5F63&B&0」というUSB4の仮想化デバイスのパワーマネジメントを制御しているデバイスです。AMDのチップセットドライバーの中に含まれていますが、チップセットドライバーのセットアッププログラムでは、正常に適用されないようです。
問題の考察
ASM4242のPCIeバージョンの取得エラー
ASM4242がPCIeバージョンを取得する際にエラーを起こしてWindows11の起動が非常に遅くなります。これの対策として、Gen4やGen3で固定する手段がありますが、起動のハンドシェイクに失敗している以上、不具合は抱えたままになります。
ITE PD(PowerDelivery)の起動エラー
Windows起動時にITE PDが処理に失敗し、ASM4242と正しく通信出来ていません。結果、タイムアウトしたあとWindowsが起動して、「!」のついた「PCIe下位スイッチポート」がコード51を表示して残骸としてハードウェア一覧に列挙されます。そして起動に失敗したITE PDは、「USB4 Virtual PDO」が不明なデバイスとして非表示のデバイスに列挙されます。 ITE PDのドライバーは単独では正しく動作しているように見えていますが、本当に動作しているかは不明です。
間違ったドライバーがあたる

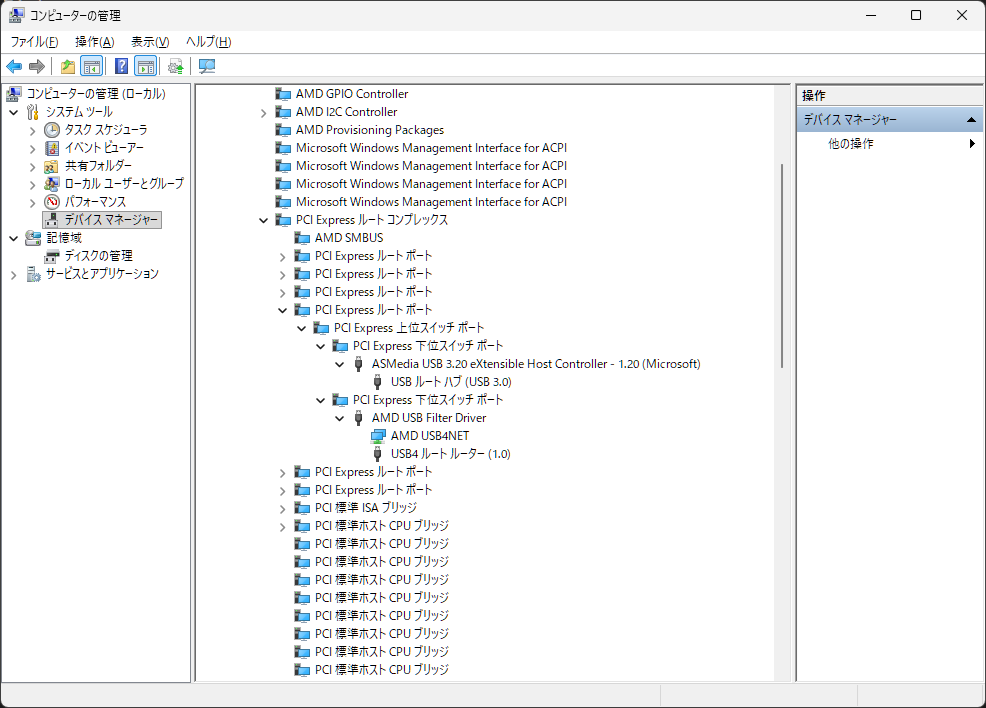

「不明なデバイス」にAMD NETドライバーがあたってしまうのは完全な不具合です。電源制御のデバイスにイーサーネット on USB4のドライバーがあたって仕舞ってもネットワーク正しくは動作しません。
ASM4242はThunderBolt3/USB4に正式に準拠しているが・・・
規格に準拠していてもハードウェアが正しく動作しているかは別問題です。AMD、ASMMedia、ITE、Realtek、ボードメーカーの複数にわたる問題のため対応が難しい。
現時点で問題の解決の方法はない
自分でも情報収集とAIにも情報収集して貰いましたが、現時点ではエラーを表示させなくする対処療法がありますが、問題が見えなくなるだけで、問題自体は内包したままになるのでここには掲載しません。 従って、USB4を無効にすることで問題を切り離してしまうしかありません。
UEFI(BIOS)で、USB4コントローラー(ASM4242)を無効にしてください。
USB4は、X870Eの特別の機能ですが、残念ですが現時点では使い物にならないのでメーカーが問題を解決するのを待つしかありません。ただし複数メーカーに係る不具合でUSB4を使うユーザーが少ないのでこの問題がソフトウェアやファームウェアで解決される見通しは低いです。
